Back to Basics on Mold Venting: Shape, Dimensions, Details
O processo de moldagem por injeção é uma arte e uma ciência que une a mecânica da fabricação ao design pragmático. Dentro de suas diversas nuances, a ventilação do molde é um aspecto crítico que pode determinar o sucesso ou o fracasso da produção. A capacidade de um molde para expelir ar e gases de maneira eficaz pode, em última análise, afetar a qualidade do produto final. Esta segunda parte do nosso estudo sobre a ventilação do molde se concentrará no formato, nas dimensões e nos detalhes associados à ventilação.
Importância da Profundidade do Ventilador
A profundidade de um vent é um dos fatores mais cruciais na ventilação do molde. Vents devem ser o mais profundos possível sem causar “flash” (excesso de material) na peça moldada. A determinação da profundidade ideal depende de múltiplos fatores, incluindo o tipo de material, a geometria da peça e os parâmetros do processo de moldagem. Por exemplo, resinas menos viscosas, como polietileno (PE) e polipropileno (PP), geralmente recomendam uma profundidade de vent de 0,0005 a 0,0010 polegadas, enquanto materiais mais viscosos, como policarbonato (PC) e poliuretano termoplástico (TPU), podem necessitar de vent profundos de 0,0010 a 0,0030 polegadas.
É aqui que a experiência dos projetistas de moldes se torna vital. Um gráfico de “regra prática” para a profundidade dos vents pode ser útil, mas deve ser visto apenas como um ponto de partida. Variáveis como a viscosidade do material, o conteúdo de aditivos e as características específicas de cada grau de material podem exigir ajustes. Quando se projeta um molde, é imperativo testar e ajustar as profundidades dos vents de acordo com as condições da produção.
Considerações sobre a Espessura da Parede
A espessura da parede da peça moldada também desempenha um papel significativo na escolha da profundidade do vent. Como descrito no artigo “Determining Vent Depths in Injection Molding”, de Suhas Kulkarni, à medida que a espessura da parede aumenta, a profundidade do vent pode ser aumentada sem o risco de flash. Isso ocorre porque a taxa de fluxo do plástico nas seções mais finas aumenta, reduzindo a viscosidade e facilitando o fluxo, mas isso também pode aumentar a pressão dentro do molde.
Em termos simples, quanto menor a seção do plástico, maior a chance de gerar problemas. Em áreas com risco aumentado de flash, deve-se optar por uma profundidade de vent menor. Por outro lado, se uma seção é mais espessa e permite um fluxo mais controlado, uma profundidade maior pode ser utilizada, aumentando a eficiência do molde.
O Impacto do Comprimento do Vent
Uma das variáveis frequentemente negligenciadas na ventilação do molde é o comprimento do terreno do vent. Um vent mais longo pode exigir uma pressão maior para expelir o ar, o que não só aumenta a compressão dentro da cavidade, mas também pode causar burn-out nas peças. O especialista em moldagem, Bernie Olmsted, fez uma analogia interessante ao comparar um vent longo a um canudo curto e um longo. Soprar ar através de um canudo curto é muito mais fácil.
Além disso, vents mais longos têm maior probabilidade de se entupir com resíduos ao longo do tempo. Na prática, recomenda-se que o comprimento do terreno seja de pelo menos 0,030 polegadas, mas muitos sugerem que essa deve ser a profundidade máxima. Para moldes de grandes características geométricas, como para-choques de automóveis, podem ser necessárias avaliações mais rigorosas. Projete com flexibilidade, começando com um comprimento maior e ajustando para cima ou para baixo conforme necessário.

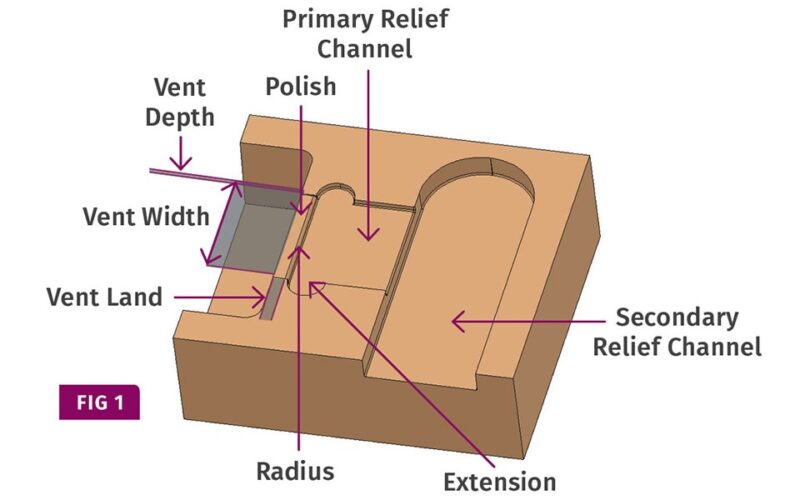

Dimensionalidade do Vent: Largura e Acabamento da Superfície
Tradicionalmente, os vents são projetados com uma largura de ¼ de polegada para peças pequenas e ½ polegada para peças maiores. No entanto, esta não é uma regra rígida. Dispositivos muito pequenos podem exigir vents mais estreitos, enquanto vents mais largos podem ser usados em áreas onde se deseja facilitar a saída do ar. Uma coisa importante a lembrar é que um vent muito profundo não causará flash se a largura estiver dentro de limites razoáveis.
O acabamento da superfície dos vents também merece atenção. Um vent mal acabado pode criar resistência ao fluxo do ar e, portanto, a eficiência reduzida. Se a usinagem for a única opção viável para adicionar um vent, é crucial polir a superfície depois. Um acabamento polido garante um fluxo mais liso e uma menor acumulação de resíduos com o tempo. A diferença entre um vent ainda polido e um que não foi tratado corretamente é notável após algumas centenas de ciclos de moldagem.
Formato do Vent e Eficácia do Fluxo
O formato do vent impacta diretamente a pressão necessária para forçar o ar através dele. O Coeficiente de Orifício de Fluxo é um número usado para calcular a eficiência do fluxo em um constrangimento. Diferentes formatos de arestas e contornos do vent impactam o desempenho do fluxo e, assim, a eficiência geral do processo. A inclusão de raizes nas arestas de entrada e saída dos vents é recomendada para garantir uma passagem mais uniforme do ar, reduzindo a resistência ao fluxo.
Assim, ao planejar a geometria dos vents, é benéfico aplicar princípios de design aerodinâmico. Vent contribuições bem projetadas não apenas melhoram a eficiência do molde, mas também prolongam a vida útil do equipamento e garantem uma produção mais limpa e rápida.
Conclusão
Dominar a ventilação do molde, com foco em profundidade, comprimento, forma e acabamento, é essencial para qualquer projetista de moldes. Com a prática e a experimentação, é possível otimizar cada aspecto da ventilação, resultando em peças moldadas de qualidade superior. Ao manter esses fatores em mente, profissionais da indústria de moldagem por injeção podem garantir não apenas melhores produtos, mas também um processo mais eficiente e econômico.
