Introdução à Otimização de Design em Indústrias Automotivas
Nos últimos anos, a indústria automotiva tem se dedicado a encontrar maneiras mais eficientes de projetar e fabricar componentes. Um dos maiores desafios é a redução de peso dos produtos, que não só melhora a eficiência de combustível, mas também aumenta a performance dos veículos. Nesse contexto, soluções inovadoras como o Möbius da Rafinex têm ganhado destaque, criando oportunidades para otimizar designs de forma além do convencional.
A colaboração entre a ElringKlinger, um fornecedor de sistemas automotivos de Tier 1 da Alemanha, e a Celanese, especializada em engenharia de materiais, é um exemplo marcante. Usando a tecnologia de otimização de topologia estocástica, a Celanese procurou identificar novas formas de reduzir o peso de um suporte de motor injetado já existente, que era utilizado em um sedã de luxo europeu. Como o design tinha passado por otimizações tradicionais, a equipe de engenharia da Celanese estava intrigada para ver se poderiam ir além.
O que é a Otimização de Topologia?
O que exatamente entendemos por “otimização de topologia”? Em termos simples, é uma técnica matemática que reconfigura a distribuição de materiais dentro de um espaço de design definido. O objetivo é maximizar a performance estrutural em relação a um conjunto específico de cargas e restrições. Quando combinamos isso com métodos estocásticos, começamos a explorar um vasto espaço de possibilidades. Mas como isso se aplica à engenharia automotiva?
A otimização de topologia estocástica utiliza variáveis aleatórias para gerar um grande número de designs potenciais, variando assim as configurações possíveis de um componente. Essa técnica pode ser aplicada a partes críticas, como suportes de motor, peças de suspensão e painéis de carroceria, permitindo que os engenheiros criem componentes que não apenas atendem, mas superam os requisitos de segurança e performance.
Como o Möbius Funciona?
O Möbius opera sob um modelo de software como serviço (SaaS), permitindo que os usuários acessem a plataforma pela nuvem. Com processamento intenso utilizando processadores Intel Xeon e AMD EPYC, a ferramenta aplica algoritmos de otimização juntamente com uma tecnologia de malha adaptativa local. O operador se conecta apenas via navegador, enquanto o software cuida do resto, desde a transferência de dados à validação final.
O diferencial do Möbius é sua capacidade de avaliar design inicial com base em critérios definidos, como peso, resistência e durabilidade. Com uma abordagem iterativa, os designs mais promissores são utilizados para criar novos conjuntos de designs, permitindo ajustes até que se chegue à solução ideal. O resultado geralmente é um design que possui uma aparência mais orgânica, destacando-se das abordagens convencionais geralmente utilizadas no setor.
Caso de Teste: Bracket de Motor da Celanese

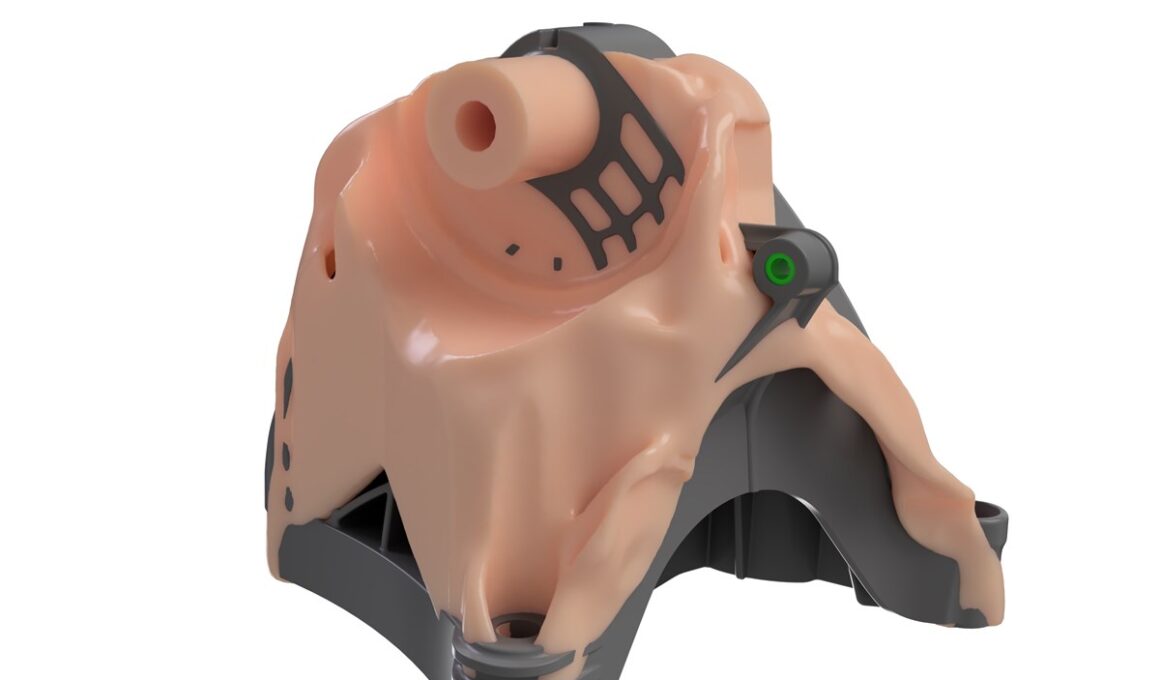

Para avaliar a eficácia do software, a equipe da Celanese escolheu um suporte de motor já otimizado previamente. O suporte era feito de Zytel 70G50, que é um nylon 66 com 50% de reforço em vidro. A equipe definiu o espaço de design e as restrições necessárias para que o Möbius realizasse sua otimização. O desafio era garantir que a nova estrutura fosse suficientemente rígida, mas utilizando o mínimo de material possível.
O processo de otimização focou em determinar a distribuição ideal do material, visando alcançar um objetivo de massa que possibilitasse maior rigidez. Após a análise inicial e a geração de múltiplos designs, a equipe identificou um design que reduzia o peso em 15% em comparação com o original, levando-a a crer que esta versão era a mais adequada para estudos posteriores.
Resultados e Validação Estrutural
Uma análise estrutural não linear foi conduzida para comparar o desempenho do novo design otimizado com o original. Além de considerar a orientação das fibras, foi realizada uma modelagem mais precisa de parafusos e buchas, validando assim a equivalência do desempenho entre os dois designs. A versão otimizada exibiu 25% menos volume, o que é significativo!
Além disso, uma análise de Moldflow mostrou que a nova configuração suportava um enchimento equilibrado do componente dentro do molde, resultando em baixas pressões de injeção e de retenção. A redução de peso conferiu uma vantagem significativa, e ainda havia oportunidades para ajustes finais, sem comprometer a integridade estrutural ou as exigências de moldabilidade, favorecendo economias de custo.
Impacto Futuro e Aplicações na Indústria
O experimento bem-sucedido com o Möbius levou a Celanese a concluir que a aplicação desta tecnologia poderia representar uma mudança de paradigma no desenvolvimento de produtos. Volgers, gerente de programas técnicos da Celanese, mencionou que, ao utilizar o software nas fases iniciais de desenvolvimento, a equipe poderia rapidamente descobrir formas ótimas que não apenas reduzem a massa, mas também oferecem um aspecto inovador e funcional.
Além disso, quando implementado de forma regular, o Möbius pode gerar várias variantes de design, permitindo que a equipe alcance de cinco a dez novos designs por semana, incluindo validações estruturais. Essa promessa de rapidez e eficiência é especialmente atraente em um mercado automotivo em constante evolução. Com a expansão da Rafinex para a América do Norte prevista para 2024, espera-se que essa tecnologia transcenda fronteiras e impacte projetos em todo o mundo.
Conclusão
Como vimos, a otimização de design através do uso de software estocástico como o Möbius não apenas transforma o método tradicional de concepção de partes automotivas, mas também abre possibilidades para inovações que antes eram impensáveis. À medida que a indústria continua a se adaptar às exigências de eficiência e performance, a adoção destas tecnologias será fundamental para liderar o caminho rumo ao futuro da engenharia automotiva.
